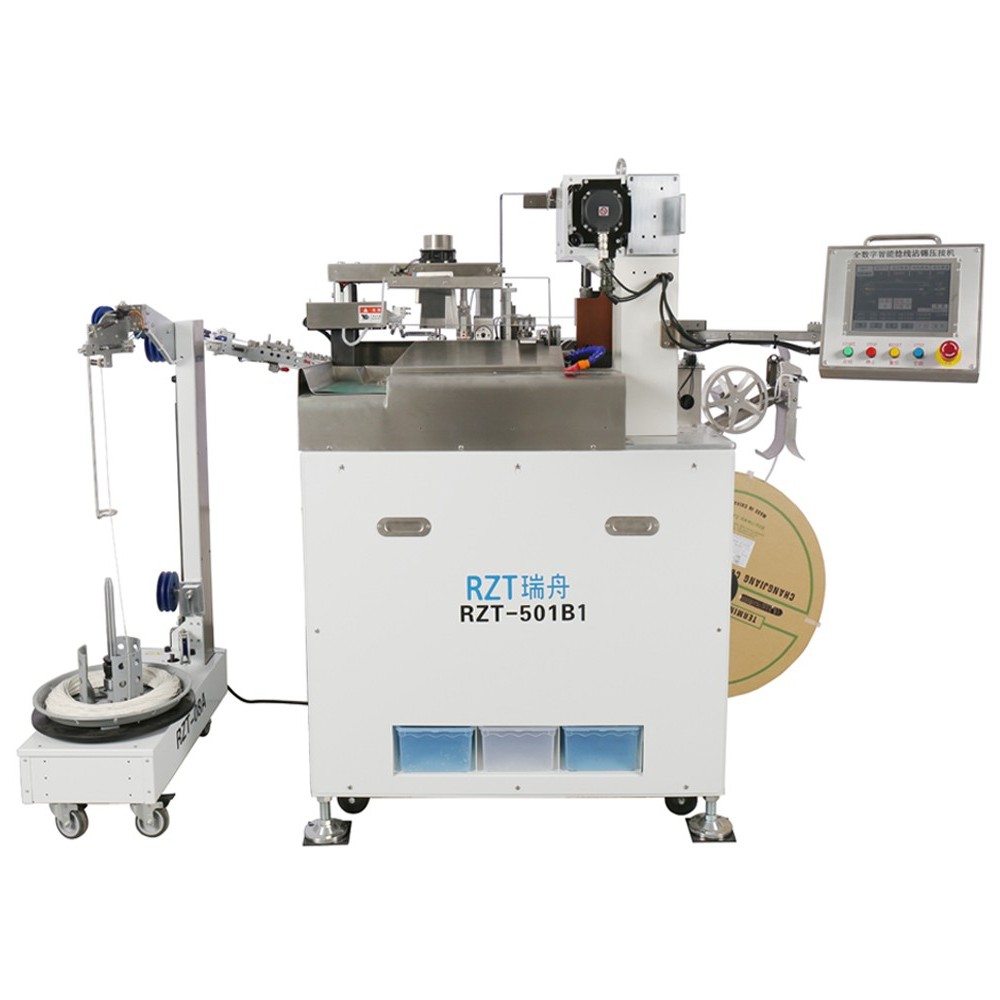

  • RZT-501B1全自動捻線焊錫機東莞瑞舟自動化生產
  • 瑞舟沾錫機端子機-壓接高度數字設定

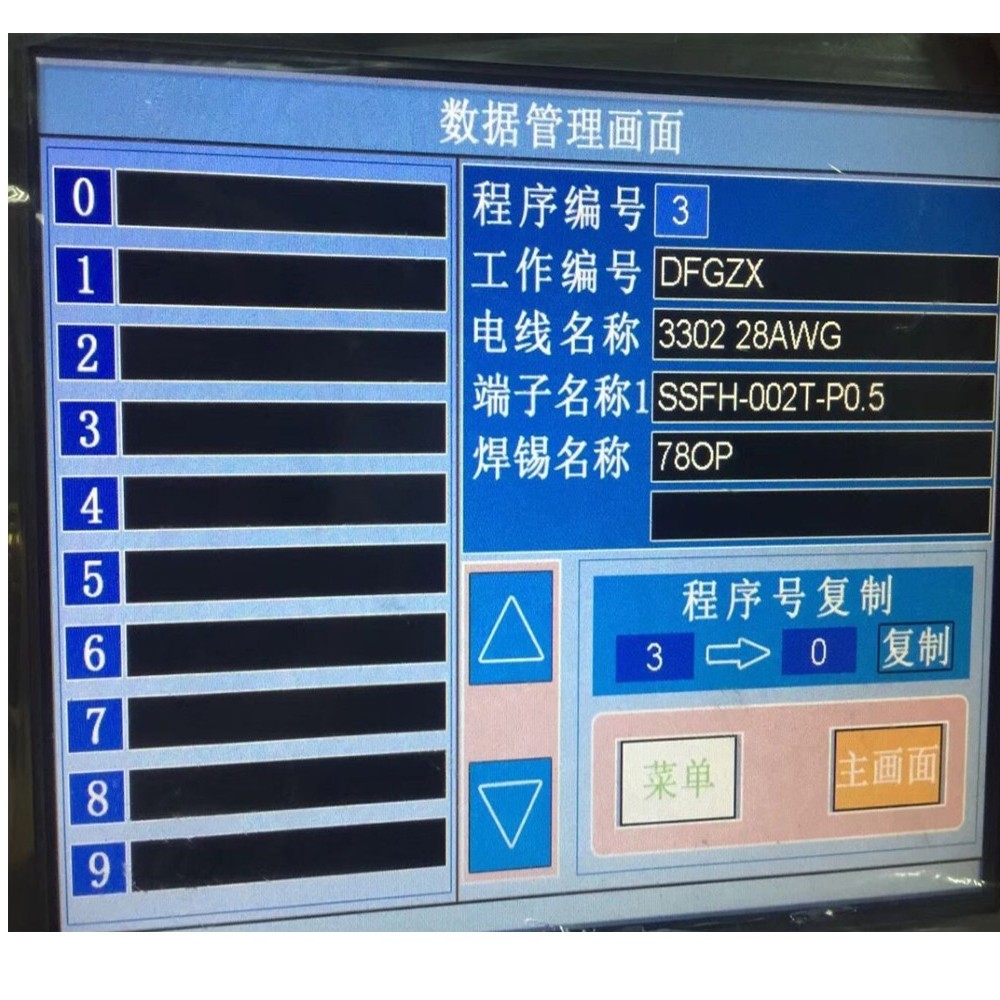

  • RZT瑞舟全自動打端沾錫機系統可存庫存200條加工數據

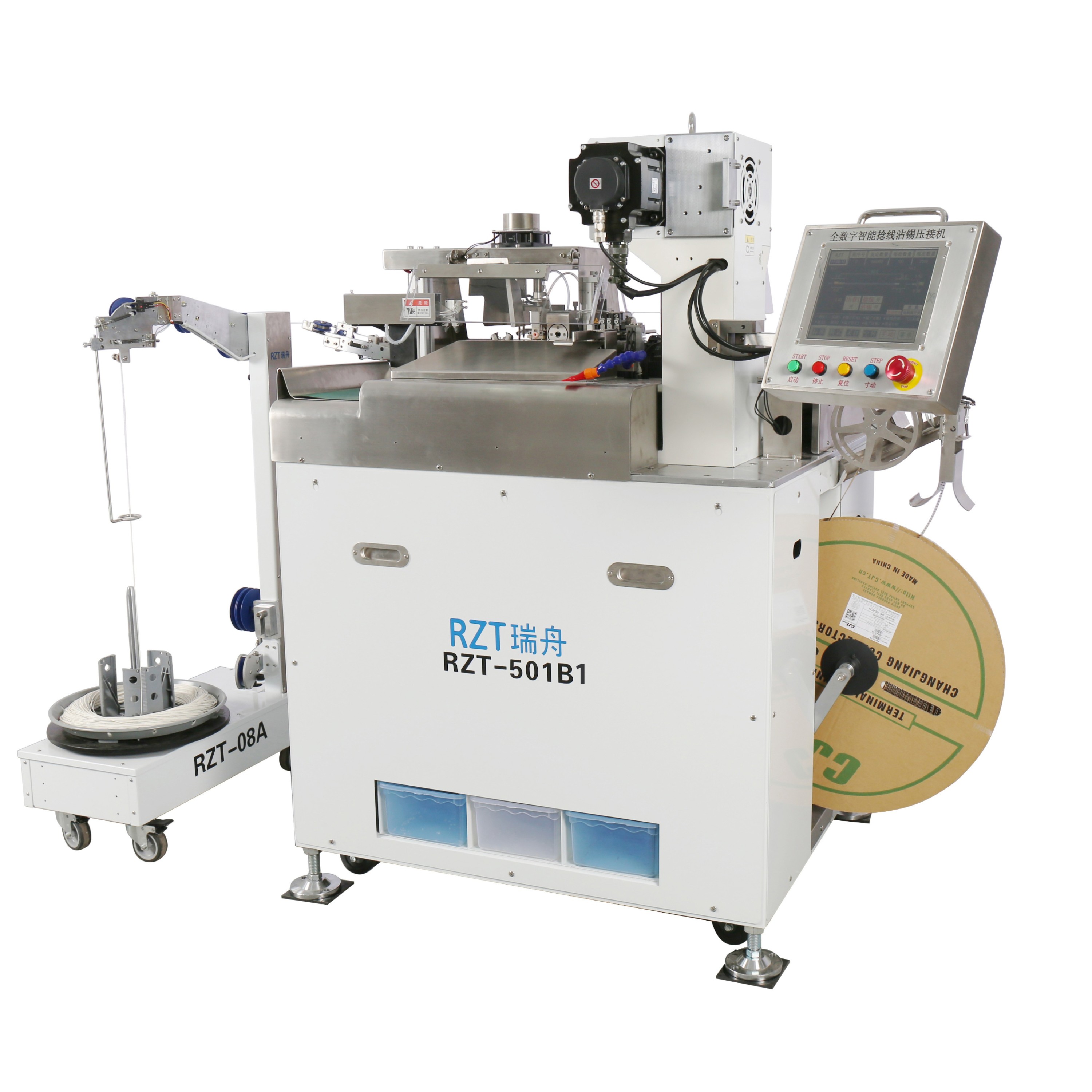

  • 瑞舟自動化全自動打端焊錫機可適配JST原裝模具
  • 2019款全自動扭線沾錫機
2019款全自動扭線沾錫機RZT-501B1（粗線型）

360度旋轉扭線

端子壓接高度屏幕數字設定，無需手動機械調節

特別適用于多種類小批量訂單加工，每次在換端子和模具時不再需要花時間去設定加工參數及調節模具的壓接高度，只需直接調取加工數據即可

精度高，穩定性強：

剝皮精度可控制在0.05mm以內，壓接高度可控制在0.01mm以內，

設備加工精度≥IPC620 三級標準，設備制程能力CPK>1.67～2.0，

沾錫后線徑圓整不會呈扁狀，扭線沾錫后能過嚴格孔徑，且無錫尖，線皮無夾印


全國熱線

13377761898 15017001308

  • 優勢&特點
  • 技術參數
  • 效果圖展示
  • 功能示意圖
  • 產品實拍

  • 省時省時

    端子機壓接高度電腦數字設備，每次換線換端子，可為您節省15-30分鐘

  • 省錢省錢

    設備整個生產過程能為您節約近10萬的人工工時費

  • 省人省人

    設備智能化，操作簡單、快捷，一般工作人員也會操作，讓您不再需要化高薪請經驗豐富的調機師傅和操作工人。
產品特點 Product features

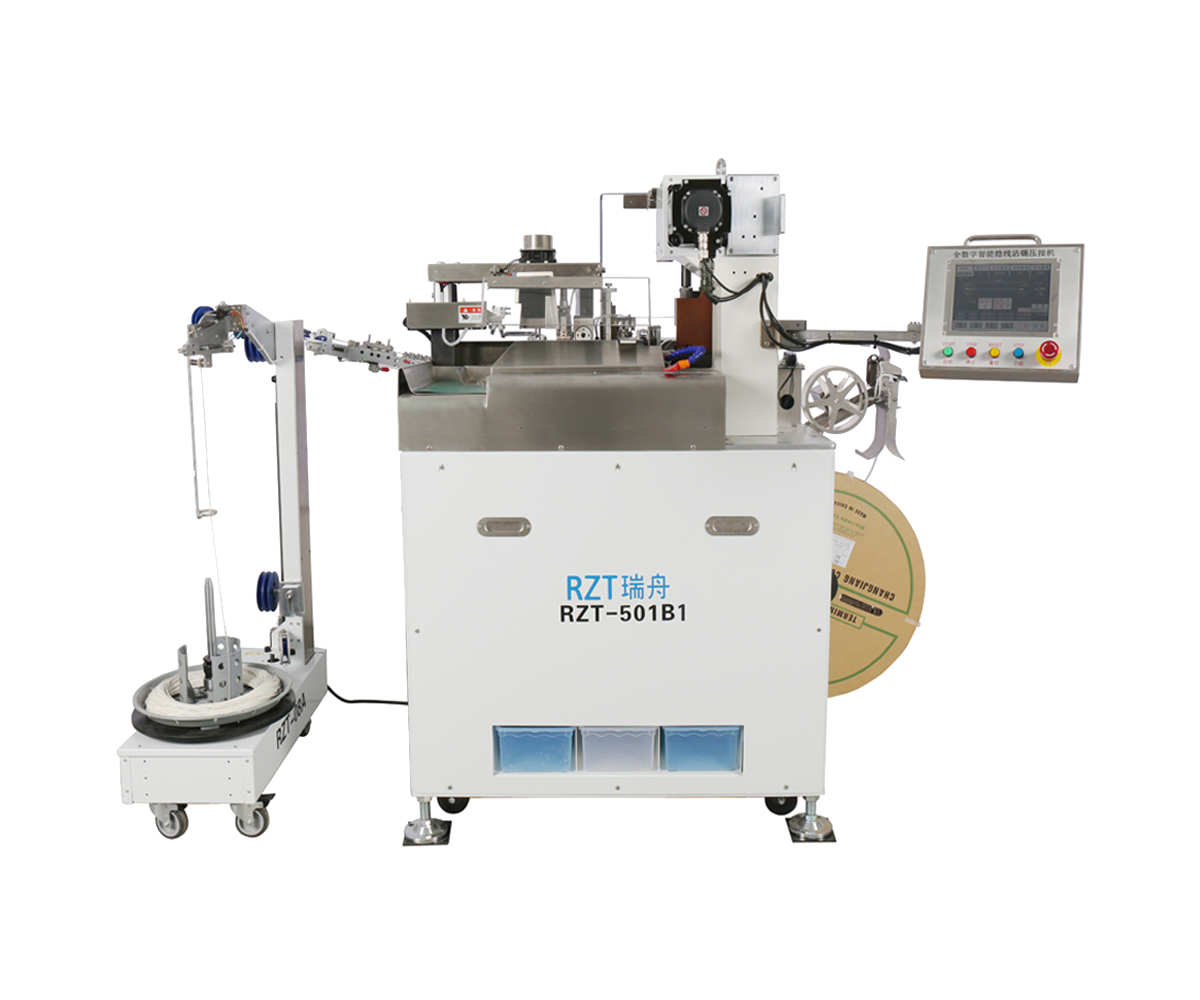

resource/images/d107ff5641d84169981f74d3d851d33b_8.png
本機共有9套日本三菱
交流伺服
1
采用高精度的
驅動系統
采用高精度的驅動系統
端子感應器和剝膠
皮感應器
端子感應器和剝膠皮感應器
刀架機構
刀架機構
無需機械調整的送線機構
無需機械調整的送線機構
整線機構
整線機構

產品優勢Product advantage

  • 01 頂級配置： 日本三菱伺服；日本THK絲桿、導軌和模組；日本SMC氣缸、調壓閥、壓力開關等。
  • 02 頂級配置：德國FESTO電磁閥；日本NSK軸承；日本基恩士傳感器等。
  • 03 高 精 度：絕緣皮切口整齊，無刮傷線芯銅絲，無切斷銅絲等問題。 03
  • 04 高 精 度：沾錫后無錫尖，線徑圓整不會呈扁狀
  • 05 高 精 度：沾錫后能100%達到過孔要求03
  • 06 高 精 度：剝皮精度公差可控制在0.05mm以內。
  • 07 高穩定性：設備制程能力CPK>1.67。
  • 08 高性價比：進口設備的品質，國產設備的價格。
  • 09 易 操 作 ：每次換電線換、換端子及模具不需要手動調壓接高度，屏幕數字設定1分鐘完成。
  • 10 滿足個性化需求：擁有核心技術，根據您的個性化需求為定量身定制功能與服務





聯系方式：

電話：13377761898   15017001308

QQ：1657697074      376843042

郵箱：sales@rztchn.com

技術參數 technical parameter
型 號RZT-501B1 性能
功 能 電線切斷、單端剝皮、兩端剝皮、單端捻線、兩端捻線、單端沾錫、兩端沾錫
加工能力 最快3000根/小時（加工能力隨電線種類、長度、剝皮長度、端子壓接時間而變化）
切斷長度 30mm～20000mm
切斷長度精度 <100mm,0.5mm + 設定切斷長度×0.002；>100mm,1.0mm + 設定切斷長度×0.002
剝皮長度 側(No.1):  0.1mm～10.0mm
剝皮長度精度 偏差為± 0.1mm
檢測裝置 缺電線、電線打結、缺電線、線束打結、端子有無、端子壓接、剝膠皮檢測、空氣壓力下降 空氣壓力下降
壓接能力
 21,500N
通用線徑 RZT501B1 AWG﹟14～AWG﹟30
電 源 單相/三相AC220V
驅動方式 三菱伺服電機
氣 源 0.4～0.5MPa,100Nl/min以上
外型尺寸 長950mm，寬800mm，高1290mm（不含凸起物）
效果圖展示

Display of effect pictures











  • AWG#14號硅膠線沾錫效果圖

    硅膠線沾錫效果圖


  • 高溫線扭線沾錫效果圖






  • 無錫尖，線徑圓，不會呈扁狀


    • resource/images/cbef284f86f24d1c8d84395833a33480_23.jpg

設備圖展示Equipment drawing display
  • 采用高精度的驅動系統

    采用高精度的驅動系統

  • 刀架機構

    刀架機構

  • 整線機構

    整線機構

  • 無需機械調整的送線機構

    無需機械調整的送線機構

功能示意圖Functional sketch map

resource/images/cbef284f86f24d1c8d84395833a33480_27.png
